ADSLモデム設定

Tellion VDSL EX-1101QL【黒】
(有線放送回線)

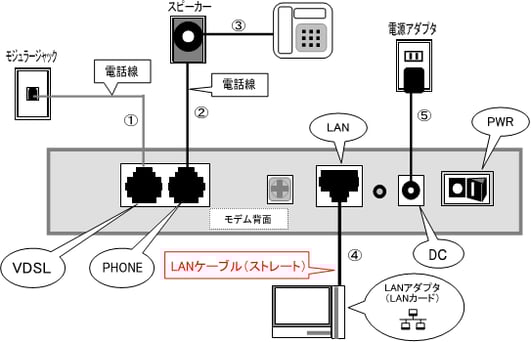

接続配線イメージ図

u-vdsl-tellion

接続方法

※モジュラージャックの対応がされていない有線放送へご加入の場合は、先に こちら をご覧下さい。

手順 方 法
準備 接続されている周辺機器(パソコン・電話機・スピーカーまたは分配器)の電源をすべて切り、取り外します。
モデム~モジュラージャック間を電話線で接続します。
モデム~スピーカー(または分配器)間を、電話線で接続します。
スピーカー(または分配器)~電話機間を、電話線で接続します。
モデム~パソコン間を、モデム同梱のLANケーブル(ストレート)で接続します。
モデムの電源アダプタを接続します。
( 電話のノイズ発生源になりますので、なるべく単独電源をご利用ください。)

モデムランプ表示

表示 意 味
POWER 電源が入るとランプは点灯します。
LAN LAN接続リンクUPで点灯します。
100LAN LANが100Mbps接続すると点灯します。
LINK VDSL接続中は点灯します。トレーニング中は点滅します。
VDSLの先の電話線断線または接続不可の遠距離時は消灯します。
DATA データのやり取りをしていると点滅します。
