ADSLモデム設定

PowerNet FUTURETECH AXR1200【黒】
(有線放送回線)

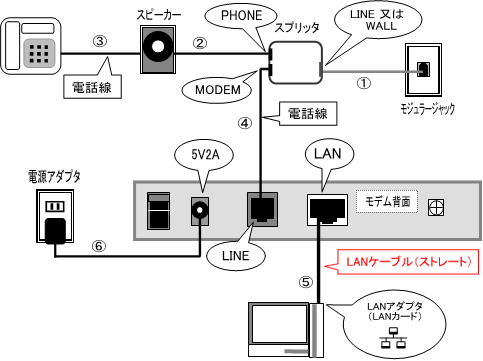

接続配線イメージ図

u-pn

接続方法

※モジュラージャックの対応がされていない有線放送へご加入の場合は、先に こちら をご覧下さい。

手順 方 法
準備 接続されている周辺機器(パソコン・電話機・スピーカーまたは分配器)の電源をすべて切り、取り外します。
スプリッタ~モジュラージャック間を接続します。
スピーカー(または分配器)~スプリッタ間を、電話線で接続します。
電話機~スピーカー(または分配器)間を、電話線で接続します。
スプリッタ~モデム間を、電話線で接続します。
モデム~パソコン間を、モデム同梱のLANケーブル(ストレート)で接続します。
モデムの電源アダプタを接続します。
( 電話のノイズ発生源になりますので、なるべく単独電源をご利用ください。)

モデムランプ表示

表示 意 味
Power 電源が入るとランプは点灯します。
Link 正常に接続されている時に点灯します。
PPP 時々点灯しますが、長時間点灯状態にならなければ問題はありません。
LAN ADSLモデムとパソコンが正常に接続されている時に点灯します。
ACT データのやり取りをしていると点滅します。
