ADSLモデム設定

Corecess 3121【白】
(NTT電話回線)

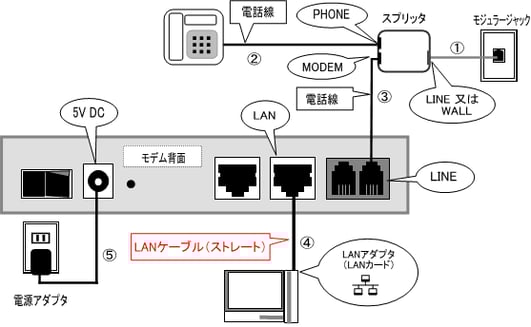

接続配線イメージ図

n-core-3121

接続方法

手順 方 法
準備 接続されている周辺機器(パソコン・電話機またはFAX機)の電源をすべて切り、取り外します。
スプリッタ~モジュラージャック間を、電話線で接続します。
電話機(またはFAX機)~スプリッタ間を、電話線で接続し、電話機(またはFAX機)の電源を入れます。
スプリッタ~モデム間を、電話線で接続します。
モデム~パソコン間を、モデム同梱のLANケーブル(ストレート)で接続します。

 モデムの電源アダプタを接続します。

 (電話のノイズ発生源になりますので、なるべく単独電源をご利用下さい。)

モデムランプ表示

表示 意 味
PWR 電源が入るとランプは点灯します。
DSL 正常に接続されている時に点灯します。
ACT データのやり取りをしていると点滅します。
LAN ADSLモデムとパソコンが正常に接続されている時に点灯します。
