ADSLモデム設定

Comtrend CT-507【黒】
(有線放送回線)

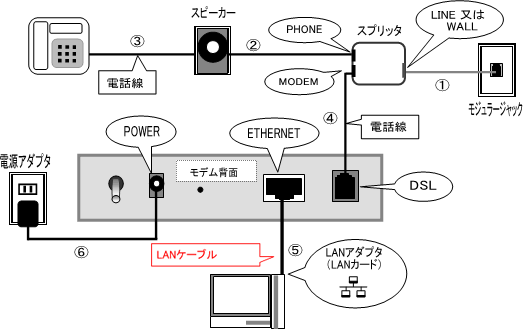

接続配線イメージ図

u-comt

接続方法

※モジュラージャックの対応がされていない有線放送へご加入の場合は、先に こちら をご覧下さい。

手順 方 法
準備 接続されている周辺機器(パソコン・電話機またはFAX機)の電源をすべて切り、取り外します。
スプリッタ~モジュラージャック間を、電話線で接続します。
スピーカー(または分配器)~スプリッタ間を、電話線で接続します。
電話機~スピーカー(または分配器)間を、電話線で接続します。
スプリッタ~モデム間を、電話線で接続します。
モデム~パソコン間を、モデム同梱のLANケーブルで接続します。
モデムの電源アダプタを接続します。
( 電話のノイズ発生源になりますので、なるべく単独電源をご利用ください。)

モデムランプ表示

表示 意 味
PWR 電源が入るとランプは点灯します。
ALERT 通常は点灯しません。
LAN ADSLモデムとパソコンが正常に接続されている時に点灯します。
LINK 正常に接続されている時に点灯します。
