ADSLモデム設定

Comtrend AR-5061 / AR【黒】
(NTT電話回線)

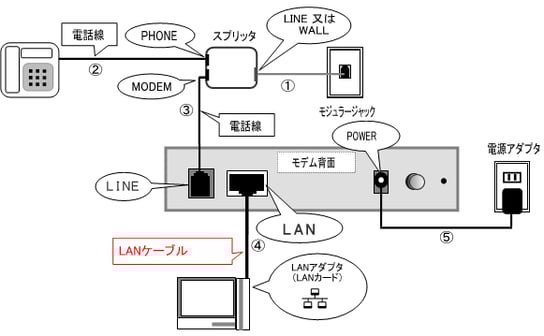

接続配線イメージ図


接続方法

手順 方 法
準備 接続されている周辺機器(パソコン・電話機またはFAX機)の電源をすべて切り、取り外します。
スプリッタ~モジュラージャック間を、電話線で接続します。
電話機(またはFAX機)~スプリッタ間を、電話線で接続し、電話機(またはFAX機)の電源を入れます。
スプリッタ~モデム間を、電話線で接続します。
モデム~パソコン間を、モデム同梱のLANケーブルで接続します。
モデムの電源アダプタを接続します。
( 電話のノイズ発生源になりますので、なるべく単独電源をご利用ください。)

モデムランプ表示

表示 意 味
POWER 電源が入るとランプは点灯します。
ADSL 局との接続が確立すると点灯します。接続が確立していない時は消灯します。
INTERNET 点灯しません。
ETHERNET パソコンとモデム間のLANケーブルによる接続が正常な場合に点灯します。パケットの送受信で点滅します。
